現狀背景

山東濰坊昌樂一中擬建設1套電話計費系統，并與校園一卡通系統對接，實現刷卡呼叫、通話計費、緊急呼叫、呼出黑名單等功能。針對以上客戶需求，網經科技與山東移動合作部署1套IP軟交換系統（滿足1000個用戶接入）和1套計費系統，通過開放的API接口與非接觸式IC刷卡話機、校園一卡通系統進行對接，滿足學生與家長電話溝通需求。

v 線路傳輸

學校對外租賃1條移動IMS專線，帶寬接入不低于20Mbps帶寬，保障最大并發呼叫200路的帶寬負載。學校內部已實現大樓與大樓、樓層間的局域網網絡互通。

v 設備部署

在學校中心機房部署1套軟交換服務器、若干臺IPPBX、1套計費服務器，構建校園電話計費系統；在教學樓、公共區域和宿舍樓等部署感應式IC刷卡話機，采用桌面式或掛壁式安裝，便于學生及時方便與家長電話溝通；學校方給學生發放校園一卡通。

v 業務關聯

客戶需求主要包括刷卡呼叫功能、計費功能、緊急呼叫功能、呼出黑名單功能。

v 設計要求

基于IP互聯網絡的話務承載、路由交換技術，方便后期擴容、功能拓展和信息化改造。

組網拓?fù)?/span>

針對客戶需求現狀，項目建設嚴格遵循中國移動工程設計原則和施工規范，總體組網如圖1所示。

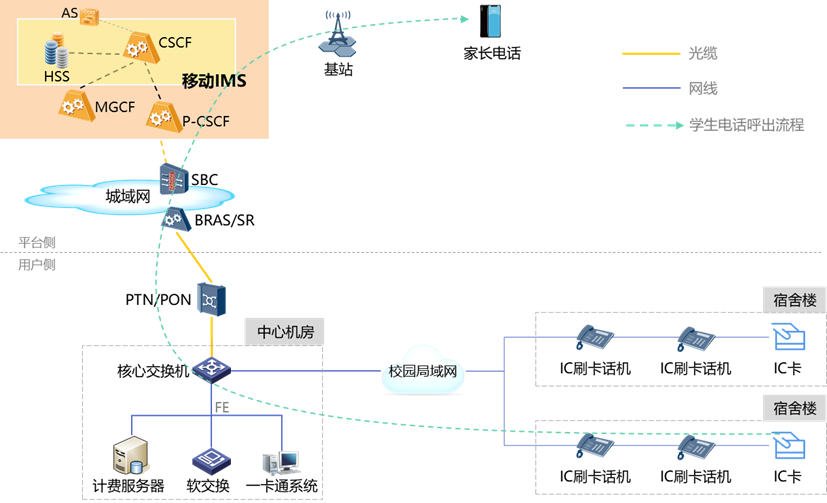

圖1 總體組網拓?fù)鋱D

部署在中心機房的軟交換服務器、計費服務器和校園一卡通系統通過學校內網實現IP互聯，學生通過校園一卡通在IC刷卡話機上刷卡后輸入電話號碼，即可完成對外呼叫。

刷卡呼叫：

學生通過校園一卡通在IC刷卡話機上進行非接觸式刷卡呼叫。

通話計費：

電話系統基于一卡通賬號（非分機）進行計費，并將扣除費用同步到一卡通系統。

緊急呼叫：

支持免刷卡呼叫110、119、120等報警或求助電話。

呼叫黑名單：

支持禁止呼叫被添加為黑名單的號碼。

部署便捷：

采用桌面式或掛壁式在教學樓、公共區域和宿舍樓等地點部署感應式IC刷卡話機，便于學生及時方便與家長電話溝通。

安全可靠：

系統支持惡意號碼屏蔽、防盜打功能、界面訪問控制、防騷擾黑名單和話單可溯功能等，具備多重SIP防攻擊策略、防盜打能力。設備系統采用Linux嵌入式架構，可本地WEB維護管理，擁有網關級防火墻，發揮面向全體學生的 語音平臺作用。

后續擴容：

基于IP互聯網絡設計，后期可通過授權Lisence許可方式在不新增設備的情況下實現IP用戶擴容；對于后期的學校教學樓辦公模擬電話的擴容，可通過增設IPPBX語音交換機實現。
